在電子工業中，鈦靶、鎳靶、鋯靶和鉻靶各有獨特優勢。鈦靶密度低（4.5g/cm3）、熔點高（1668℃），具抗高溫氧化與生物相容性，常用于航空航天、醫療器械及裝飾鍍膜，如人工關節涂層、PVD 金色裝飾膜，其在半導體 A1 或 Cu 工藝、液晶顯示器行業也廣泛應用，在平面顯示器市場中，相關鈦靶材純度大于 99.9％，原材料能國產 ，且隨航空航天輕量化、3D 打印醫療植入物需求上升，鈦靶前景向好。鎳靶延展性與導電性佳，熔點 1455℃，耐酸堿腐蝕，高溫穩定性強，在電子元件、電池、催化材料領域常見，如電路板導電層、鋰電池電極，因新能源電池（固態電池電極）需求爆發，其發展機遇大。鋯靶有低熱中子吸收截面，耐腐蝕，尤其耐酸堿，熔點 1855℃，核性能優異，在核工業（核反應堆包殼鍍層）、光學薄膜（增透膜）、耐蝕涂層（化工設備防護）等領域應用，核能復興（小型模塊堆）及光學器件（AR/VR 鍍膜）發展將拓展其應用。鉻靶具高硬度，在工具鍍層（刀具硬質涂層）、汽車部件（汽車裝飾鍍鉻）、光學器件（反射鏡）等領域應用，當前環保推動三價鉻替代六價鉻工藝，汽車電動化催生新需求。在材質上，它們多為高純度金屬或合金；標準方面，如鎳靶有 ASTM B160（無縫鎳管材）等相關標準；工藝上，常用粉末冶金法（鈦、鋯需真空燒結防氧化，鉻、鎳注重晶粒細化）與熔煉鑄造法（鈦、鋯需惰性氣體保護，鉻、鎳需高純度原料控制雜質），后續經精密機械加工與熱處理。未來，這四種靶材在高純度（≥5N）、大尺寸、復合涂層方向發展，半導體、新能源、核能等領域?qū)⒊珊诵尿?qū)動力，且綠色制造工藝及回收技術愈發重要 。以下是凱澤金屬針對鈦靶、鎳靶、鋯靶、鉻靶在電子工業應用的全維度縱深分析，按統一結構分項對比：

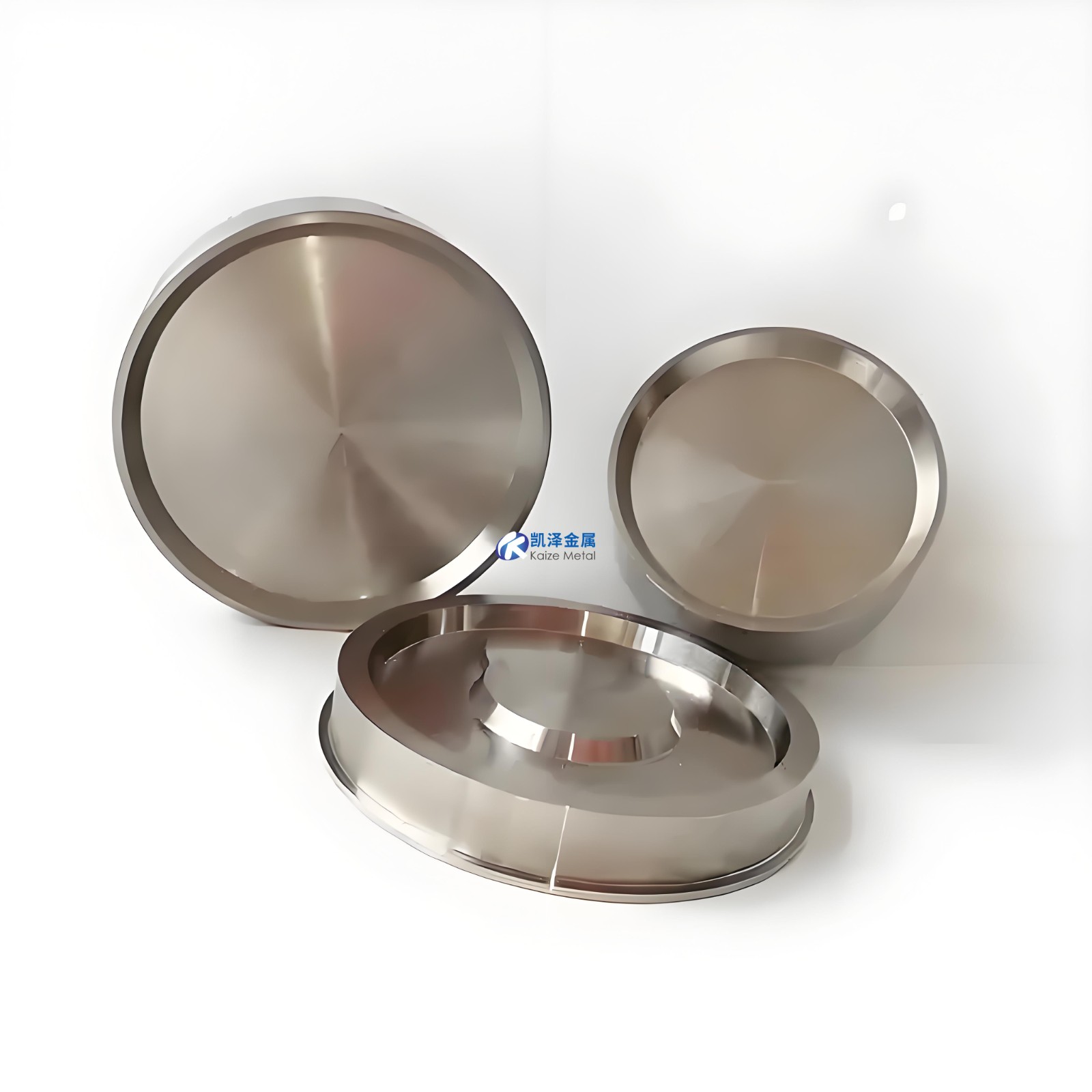

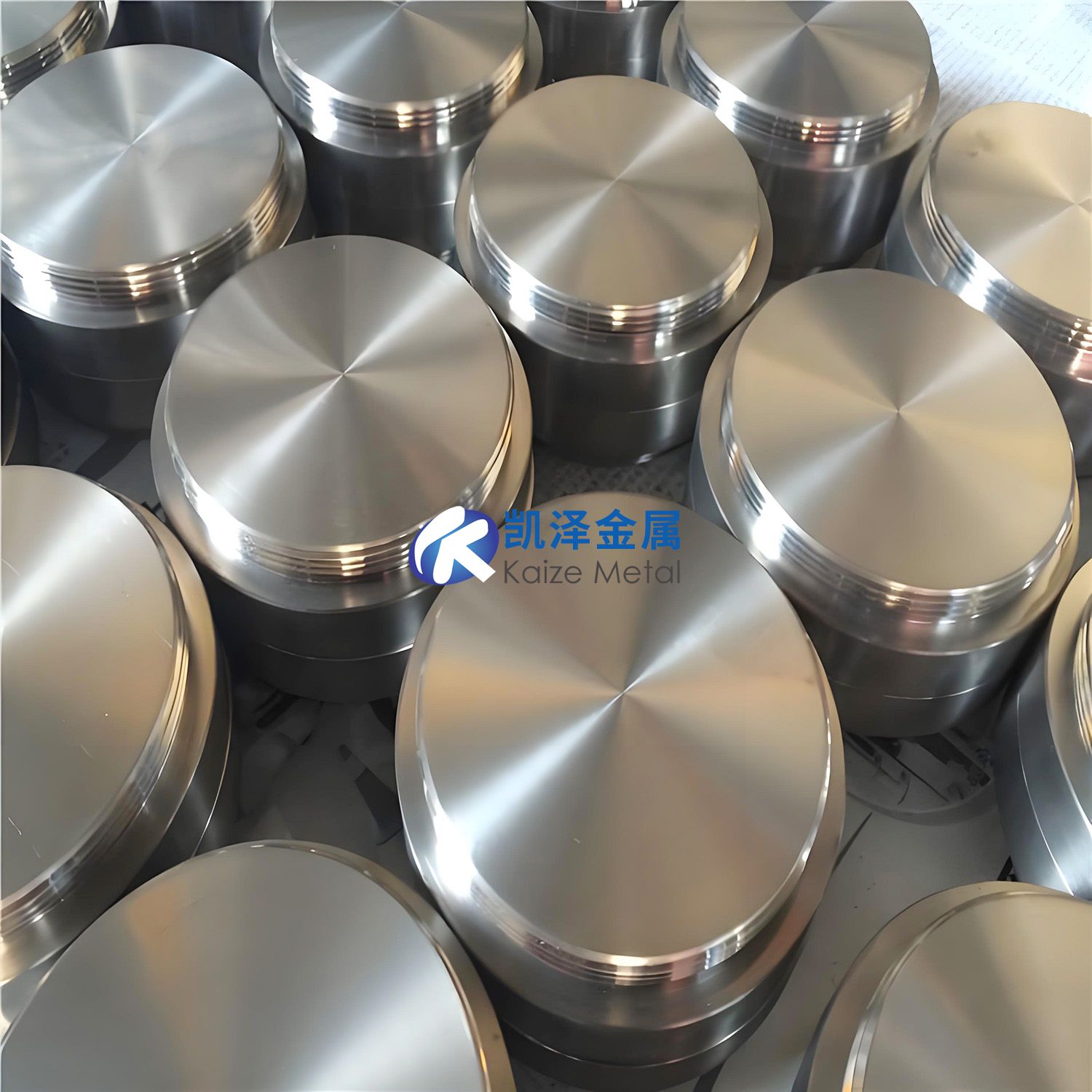

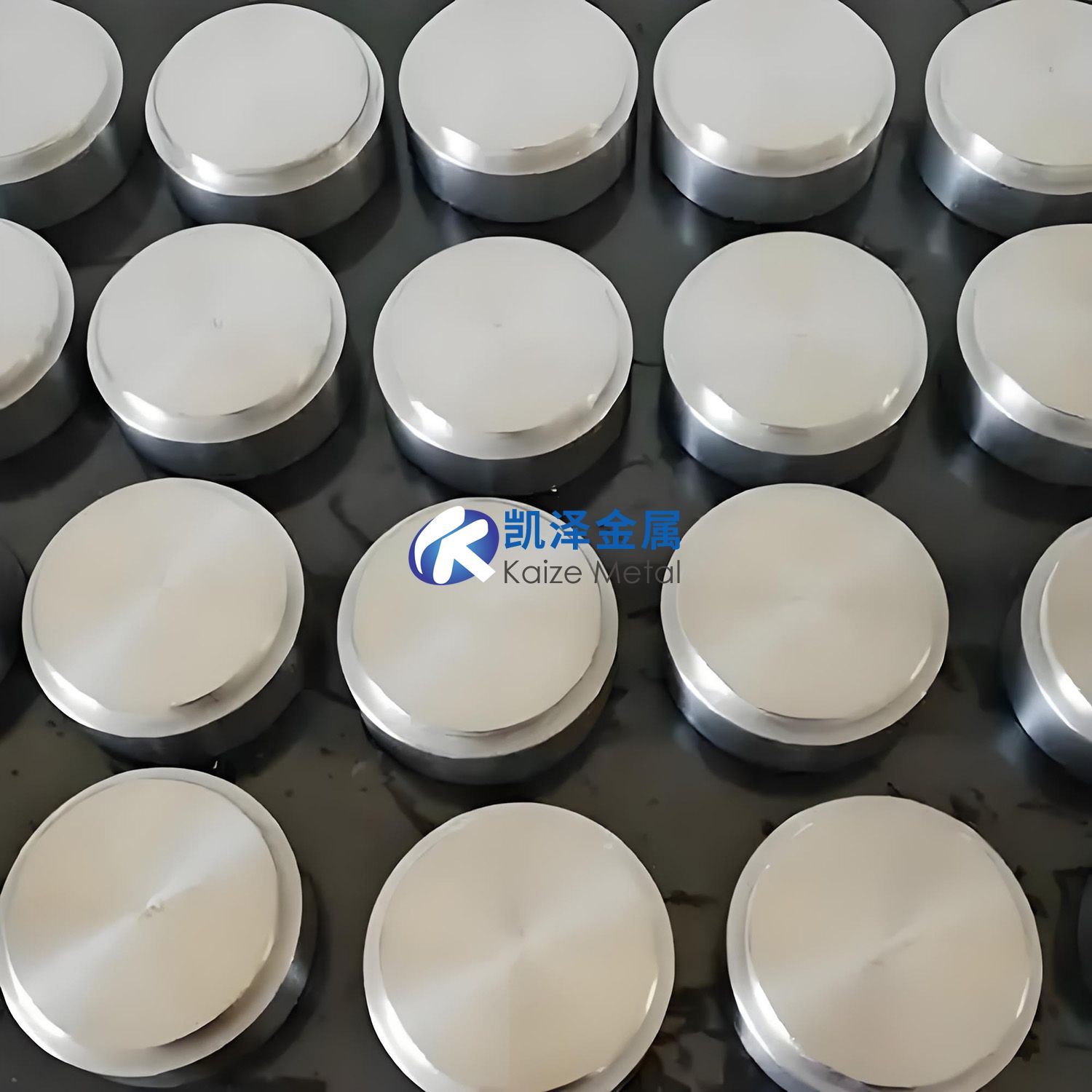

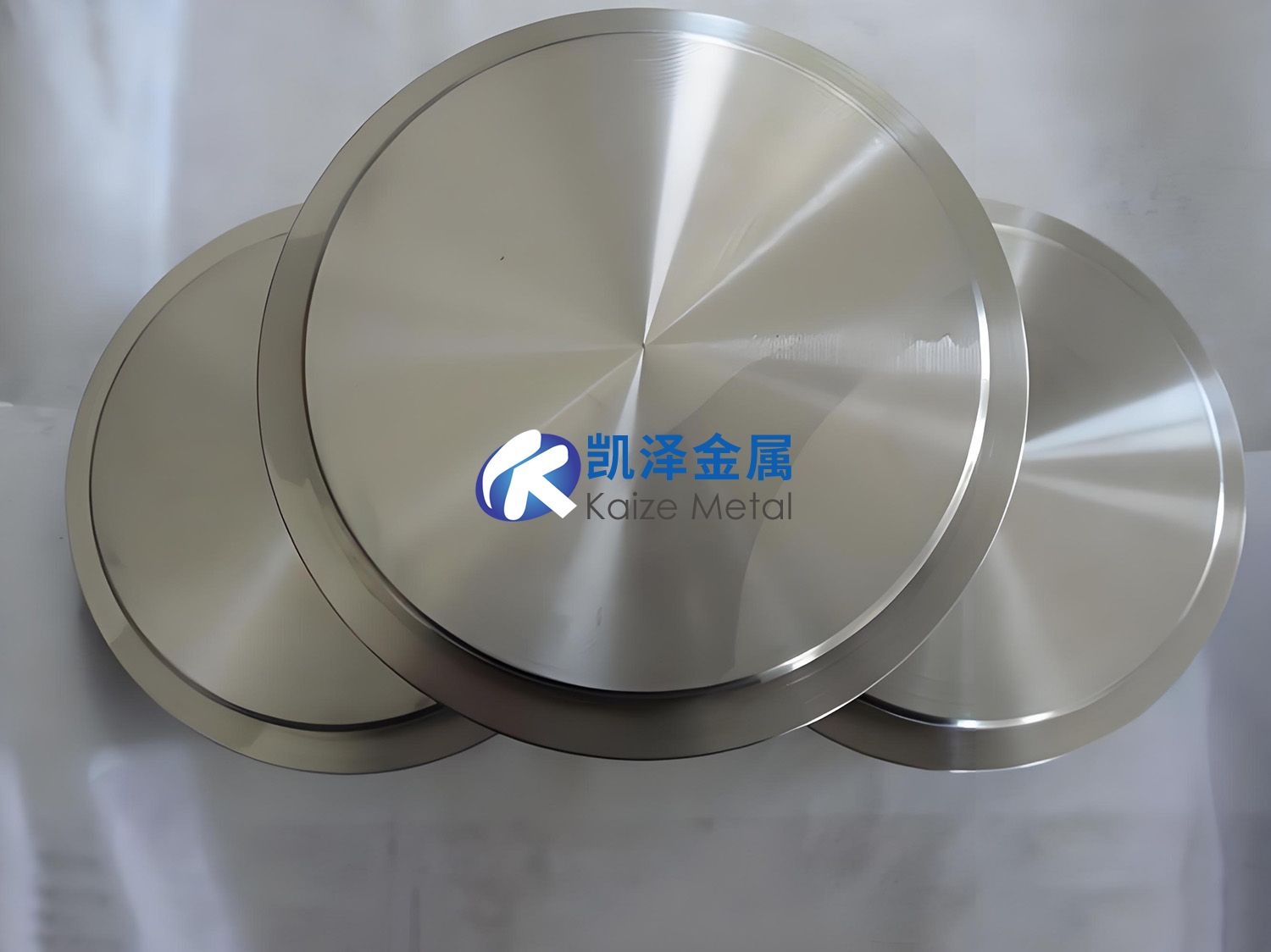

一、定義與核心功能
| 靶材類型 | 定義 | 核心功能 |
| 鈦靶（Ti） | 以鈦或鈦合金為原料的濺射靶材，純度≥99.995% | 制備導電層、擴散阻擋層（如Cu/TiN）、光學薄膜，用于半導體、OLED電極 |
| 鎳靶（Ni） | 純鎳或鎳基合金靶材，純度≥99.98% | 制造磁性薄膜（NiFe）、電極觸點、電磁屏蔽層，應用于存儲器件、傳感器、射頻元件 |
| 鋯靶（Zr） | 高純鋯或鋯合金靶材，純度≥99.95% | 沉積高介電常數材料（ZrO?）、抗腐蝕層，用于電容介質、柵極絕緣層、耐蝕封裝 |
| 鉻靶（Cr） | 純鉻或鉻合金靶材，純度≥99.9% | 制備硬掩模、耐磨涂層（CrN）、光吸收層，用于光刻、顯示器防反射膜、太陽能電池 |
二、材料特性與性能對比
| 參數 | 鈦靶 | 鎳靶 | 鋯靶 | 鉻靶 |
| 密度（g/cm3） | 4.51 | 8.90 | 6.52 | 7.19 |
| 熔點（°C） | 1,668 | 1,455 | 1,852 | 1,907 |
| 電阻率（μΩ·cm） | 42 | 6.9 | 44 | 13 |
| 熱導率（W/m·K） | 21.9 | 90.7 | 22.7 | 93.7 |
| 典型薄膜應用 | TiN（擴散阻擋層） | NiFe（磁性薄膜） | ZrO?（高k介質） | Cr（硬掩模） |
三、電子工業具體應用領域
| 應用場景 | 鈦靶 | 鎳靶 | 鋯靶 | 鉻靶 |
| 半導體制造 | Cu互連擴散阻擋層（Ti/TiN） | 磁性隨機存儲器（MRAM）NiFe層 | 高k柵介質（ZrO?） | 光刻膠硬掩模（Cr） |
| 顯示技術 | OLED陽極（ITO/Ti復合層） | 觸控傳感器電極（Ni合金） | 透明導電氧化物（Zr摻雜ITO） | 防反射涂層（Cr/CrO?） |
| 太陽能電池 | 薄膜電池背電極（Ti） | 鈣鈦礦電池空穴傳輸層（NiO?） | 鈍化層（ZrN） | 光吸收層（Cr/Cr?O?） |
| 集成電路封裝 | 晶圓級封裝擴散阻擋層 | 電磁屏蔽層（Ni-Cu合金） | 耐腐蝕封裝涂層（ZrO?） | 耐磨封裝層（CrN） |
四、制備工藝與關鍵技術
| 工藝維度 | 鈦靶 | 鎳靶 | 鋯靶 | 鉻靶 |
| 熔煉技術 | 電子束熔煉（EBM）+ 真空自耗電弧爐（VAR） | 真空感應熔煉（VIM）+ 電渣重熔（ESR） | 等離子弧熔煉（PAM） | 真空電弧熔煉（VAR） |
| 成型工藝 | 熱等靜壓（HIP）致密化 | 熱軋+冷軋（變形量>80%） | 粉末冶金燒結（≥99%密度） | 精密鑄造+機械加工 |
| 表面處理 | 鏡面拋光（Ra≤0.02μm） | 電解拋光（Ra≤0.05μm） | 化學機械拋光（CMP） | 超硬涂層沉積（CrN/CrC） |
| 綁定技術 | 釬焊（Ag-Cu-Ti焊料） | 擴散焊（Ni中間層） | 電子束焊接（真空環境） | 爆炸焊接（高結合強度） |
五、執行標準與質量控制
| 標準類型 | 鈦靶 | 鎳靶 | 鋯靶 | 鉻靶 |
| 純度標準 | SEMI F47（金屬雜質≤10 ppm） | ASTM B160（Ni≥99.98%） | ASTM B550（Zr+Hf≥99.5%） | JIS H8615（Cr≥99.9%） |
| 晶粒尺寸要求 | ≤50μm（SEMI標準） | ≤30μm（磁性薄膜靶） | ≤20μm（高k介質靶） | ≤15μm（光刻掩模靶） |
| 缺陷控制 | 孔隙率≤0.1%，無宏觀偏析 | 夾雜物尺寸≤5μm | 氧含量≤800 ppm | 表面粗糙度Ra≤0.01μm |
六、技術挑戰與前沿攻關
| 靶材類型 | 技術挑戰 | 前沿解決方案 |
| 鈦靶 | 高純度TiN薄膜均勻性不足（厚度偏差>3%） | 開發梯度鈦鋁靶（Ti-Al復合），通過原位反應濺射實現納米級均勻性 |
| 鎳靶 | 磁性薄膜矯頑力控制不穩定 | 引入Co/Pt多層靶材共濺射，優化各向異性（目標：矯頑力±5%） |
| 鋯靶 | ZrO?薄膜界面缺陷導致漏電流 | 采用原子層沉積（ALD）與濺射協同工藝，界面缺陷密度降低至<101? cm?2 |
| 鉻靶 | 高反射率Cr膜應力導致開裂 | 開發Cr-Si-N復合靶，通過Si摻雜降低內應力（目標：應力<500 MPa） |
七、成本與市場分析
| 參數 | 鈦靶 | 鎳靶 | 鋯靶 | 鉻靶 |
| 原材料成本（$/kg） | 80-120（4N5 Ti） | 20-40（4N Ni） | 150-200（4N Zr） | 30-50（3N5 Cr） |
| 加工成本占比 | 45%-50% | 30%-35% | 55%-60% | 40%-45% |
| 主流應用領域占比 | 半導體（60%） | 存儲器件（45%） | 電容介質（70%） | 光刻（50%） |
| 市場規模（2023） | $1.8億 | $1.2億 | $0.7億 | $0.9億 |
八、未來發展趨勢
| 技術方向 | 鈦靶 | 鎳靶 | 鋯靶 | 鉻靶 |
| 材料創新 | 納米多孔鈦靶（比表面積提升5倍） | 高熵合金靶（Ni-Fe-Co-Mn-Cu） | 鋯-鉿復合靶（介電常數>40） | 非晶鉻基靶（耐蝕性提升3倍） |
| 工藝升級 | 3D打印近凈成形靶材（減少加工損耗） | 磁場輔助濺射（薄膜均勻性±1%） | 等離子體增強濺射（沉積速率+50%） | 反應濺射原位合成CrSiN（一步成膜） |
| 新興應用 | 2nm節點Co/TiN互連 | 自旋電子器件（Skyrmion存儲） | 鐵電存儲器（ZrO?基） | Micro-LED納米圖形化掩模 |
九、結論
鈦靶、鎳靶、鋯靶、鉻靶在電子工業中分別承擔導電、磁性、介電及圖形化核心功能：
鈦靶主導先進制程的擴散阻擋層，需突破薄膜均勻性技術；
鎳靶在磁性存儲領域不可替代，高熵合金是未來方向；
鋯靶因高k介質需求增長，界面缺陷控制是關鍵；
鉻靶依托光刻技術升級，向低應力復合靶材發展。
技術融合（如多材料復合靶）與工藝革新（ALD/濺射協同）將是下一代靶材的核心競爭力。
以上分析覆蓋材料特性、工藝、應用及未來趨勢，為電子工業靶材選型與技術布局提供結構化參考。
