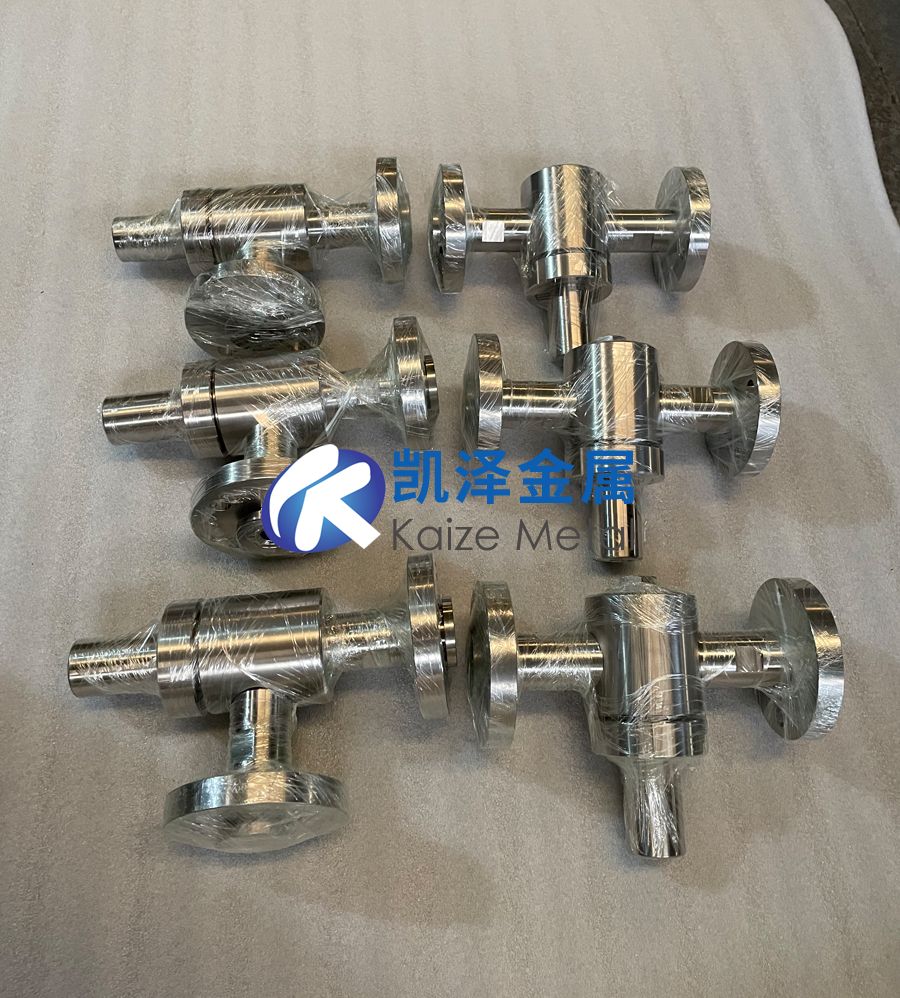

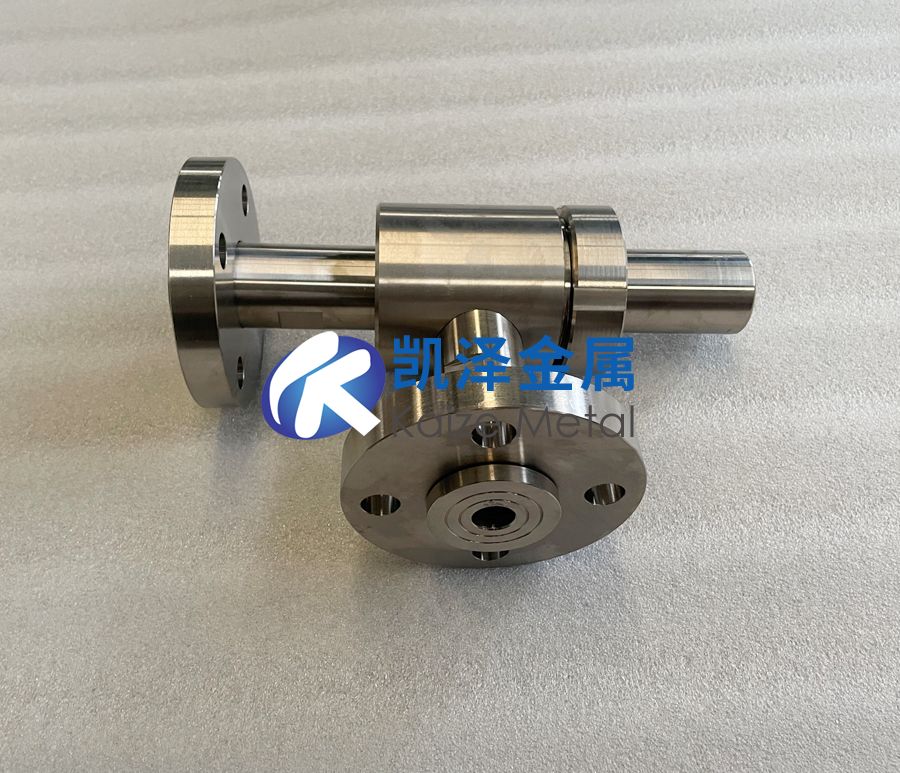

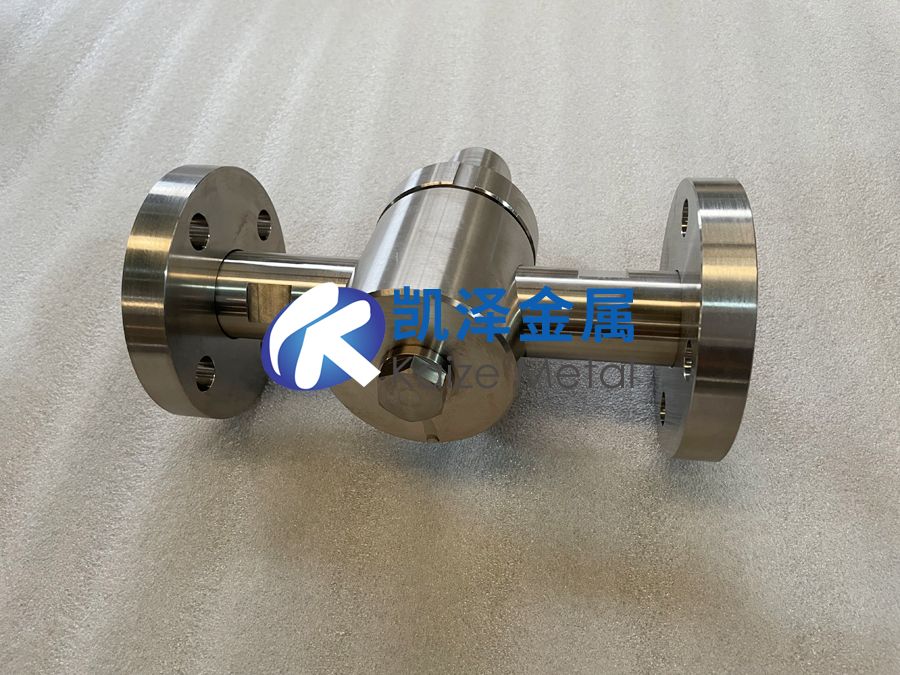

鈦閥門是以鈦或鈦合金（如TC4鈦合金Ti-6Al-4V）為主要材質制造的閥門，其核心特性包括優異的耐腐蝕性（尤其在氯離子、堿性及酸性介質中表現突出）、高強度（抗拉強度≥895MPa）、低密度（4.51g/cm3）以及良好的熱穩定性?。執行標準涵蓋材料成分與機械性能要求、結構設計規范、制造工藝控制及行業應用規范，確保產品在極端環境下的可靠性和密封性?。該類型閥門廣泛應用于化工、海洋工程、制藥、氯堿工業、能源電力及航空航天等領域，可適配截止閥、球閥、閘閥等多種結構形式以滿足不同工況需求?。凱澤金屬將鈦法蘭的特性、制造工藝、應用領域等，整理如下：
一、鈦閥門基礎定義與核心特性
| 分類 | 詳細描述 |
| 定義 | 以鈦及鈦合金為主要材料制造的流體控制裝置，專用于極端腐蝕（Cl?、H?S等）、高壓（≥30MPa）、高溫（≤350℃）或生物安全場景的啟閉與調節 |
| 材質類型 | - 工業純鈦：Gr1（低強度高塑性）、Gr2（通用級）、Gr4（高強度） |
| - 鈦合金：Ti-6Al-4V（強度≥895MPa）、Ti-5Al-2.5Sn（耐高溫蠕變）、Ti-3Al-2.5V（深海高壓專用） |
| 性能特點 | ① 耐10% HCl腐蝕速率0.03 mm/a |
| ② 密度4.43 g/cm3（鋼的56%） |
| ③ 生物安全性（ISO 10993） |
| ④ 抗氫脆（氫擴散系數＜1×10?11 m2/s） |
| 執行標準 | - 通用：ASME B16.34、API 6D |
| - 核級：ASME III NB分卷 |
| - 醫療：ISO 13485 |
二、鈦閥門關鍵性能參數對比
| 對比維度 | 鈦閥門（Ti-6Al-4V） | 316不銹鋼閥門 | 哈氏合金C-276閥門 |
| 密度 (g/cm3) | 4.43 | 8.0 | 8.89 |
| 抗拉強度 (MPa) | 895-930 | 515-620 | 790 |
| 10% HCl腐蝕速率 (mm/a) | 0.03 | 1.2（穿孔） | 0.5 |
| 最高工作溫度 (°C) | 300（非氧化性介質） | 800（氧化性） | 1093 |
| 成本系數（以鋼為1） | 8-12 | 1 | 25-30 |
三、制造工藝與關鍵技術
| 工藝環節 | 關鍵技術 | 效果/指標 |
| 鑄造 | 石墨型熔模精密鑄造 | 閥體尺寸精度CT6級，壁厚誤差≤1.5mm |
| 鍛造 | 等溫模鍛（800-950℃） | 晶粒度≤5級，力學性能提升15% |
| 焊接 | 真空電子束焊（真空度≤5×10?3 Pa） | 焊縫強度系數≥0.9，無氧化夾雜 |
| 表面強化 | 微弧氧化（電壓400V，硅酸鹽電解液） | 生成20-100μm陶瓷層，耐磨損壽命延長5倍 |
| 密封技術 | 金屬硬密封+柔性石墨纏繞墊 | 泄漏率≤10?? std cm3/s（ISO 5208 A級） |
四、加工流程與質量控制
| 工序 | 設備/方法 | 關鍵控制點 |
| 原料制備 | 海綿鈦（Kroll法）+真空電弧熔煉 | O≤0.15%，N≤0.04% |
| 毛坯成型 | 熱等靜壓（100MPa/920℃） | 密度≥99.9%理論值，消除內部孔隙 |
| 精密加工 | 五軸數控機床（硬質合金刀具） | 切削速度30-50m/min，冷卻液pH 8-9 |
| 熱處理 | 固溶+時效（950℃水淬+480℃×4h） | 抗拉強度≥900MPa，延伸率≥10% |
| 質量檢測 | 工業CT掃描+ASTM G48腐蝕試驗 | 缺陷分辨率≤0.1mm，點蝕電位≥1.2V |
五、具體應用領域與技術需求
| 行業 | 應用場景 | 技術要求 | 代表產品 |
| 化工 | 氯堿電解槽出口閥 | 耐80℃濕氯氣，壽命≥15年 | 鈦球閥（ANSI CL1500） |
| 海洋工程 | 3000米深海采油樹閥門 | 耐30MPa水壓+H?S腐蝕 | 鈦閘閥（API 6A PSL3G） |
| 核能 | 反應堆一回路硼酸調節閥 | ASME III核級認證，耐350℃/17MPa | 鈦截止閥（ASME III NC） |
| 生物醫療 | 血液透析機微型電磁閥 | 零金屬離子釋放，流量精度±1% | 鈦隔膜閥（ISO 13485） |
| 氫能 | 70MPa儲氫罐減壓閥 | 抗氫脆，循環壽命＞10?次 | 鈦針閥（GB/T 34524） |
六、未來發展方向與創新路徑
| 新興領域 | 技術挑戰 | 創新路徑 | 預期效益 |
| 超臨界CO?發電 | 耐600℃/25MPa超臨界CO?腐蝕 | Ti-6242S合金（添加Mo、Nb） | 熱效率提升3%-5% |
| 太空推進系統 | 液氧/甲烷低溫閥（-183℃） | 超低間隙元素鈦合金（ELI級） | 減重40%，可靠性增強 |
| 智能閥門 | 嵌入式傳感器抗干擾設計 | 表面微結構封裝+無線傳輸 | 實時監測腐蝕與應力狀態 |
| 綠氫電解槽 | 高電位堿性環境（pH 14） | 陽極氧化+IrO?涂層 | 電解效率提升至85%以上 |
| 3D打印定制閥 | 粉末流動性與致密度控制 | 電子束熔融（EBM）+熱等靜壓后處理 | 生產周期縮短50% |
鈦閥門以輕量化、耐極端腐蝕、生物兼容為核心優勢，通過精密鑄造、真空焊接、表面強化等工藝實現高端應用。未來將向深空探測、超臨界能源、智能化三大方向突破，結合材料改性（如Ti-Mo-Nb合金）與綠氫冶金技術，進一步拓展其在氫能、深海等新興領域的應用深度。
